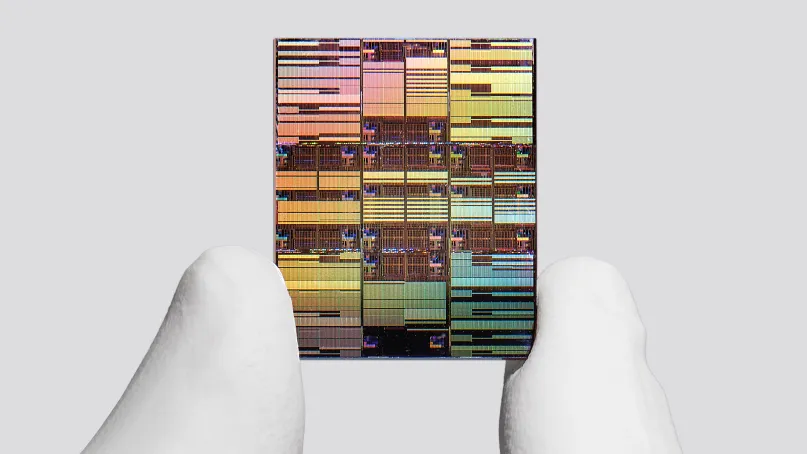

Закон Мура описывает удвоение числа транзисторов на микросхеме примерно каждые 24 месяца — с геометрическим ростом плотности и пропорциональным ростом производительности. На Хабре неоднократно обсуждали, что этот тренд может исчерпаться: транзисторы физически приблизились к минимально возможным размерам. Новый материал рассматривает, как отрасль продлевает закон за счёт перехода на атомные масштабы и трёхмерной архитектуры.
Аргумент о «конце Мура» строился на плоскостном масштабировании: когда элементы упираются в физические пределы, простое уменьшение норм перестаёт давать прежний прирост. 3D-сборка и работа на атомном уровне смещают ограничение с одной плоскости на объём и материаловедение, что меняет саму постановку задачи для производителей полупроводников.
Для тех, кто следит за железом и облачными вычислениями, практический смысл в том, чтобы отличать маркетинговые заявления от реальных сдвигов в литографии и упаковке кристаллов. Материал полезен как карта текущих инженерных ответов на вопрос, возможно ли ещё удешевлять вычисления по привычной кривой.
